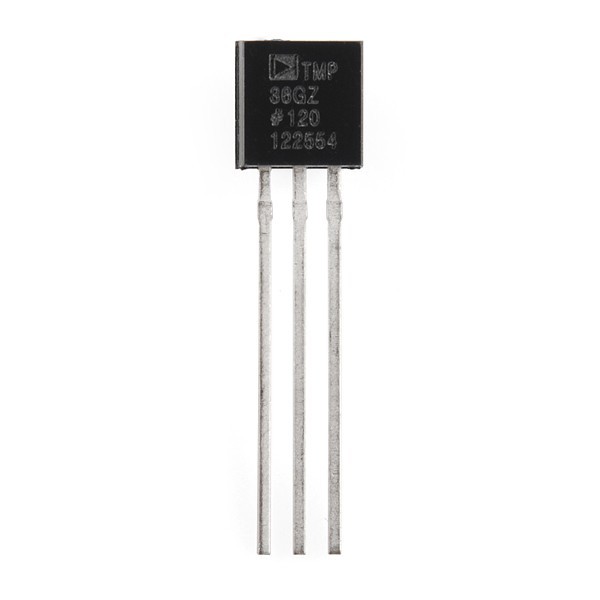

TMP36-Capteur de température « TMP36 »

Caractéristiques:

• Taille: boitier TO-92 à 3 broches (similaire à un transistor)
• Gamme de température: -40°C a 150°C / -40°F a 302°F
• Tension de sortie: 0.1V (-40°C) to 2.0V (150°C) mais la précision diminue après 125°C
• Tension d’alimentation: 2.7V a 5.5V
• Courant de charge: 0.05 mA

Comment calculer la température
Il faut donc convertir la tension analogique en degré.
Comme le TMP36 permet de mesurer des température négatives, le 0 degré Celsius est placé à une offset de 500 milliVolts.
Ainsi, toute mesure inférieur à 500 mv correspondra à une température négative.

La formule est la suivante pour le TMP36:
Temp en °C = ( Tension_de_sortie_en_milliVolts – 500) / 10

Donc, si la tension de sortie est de 1 Volts, la température correspondante est de
(1000 – 500)/10
Soit 50 degrés Celcius.
